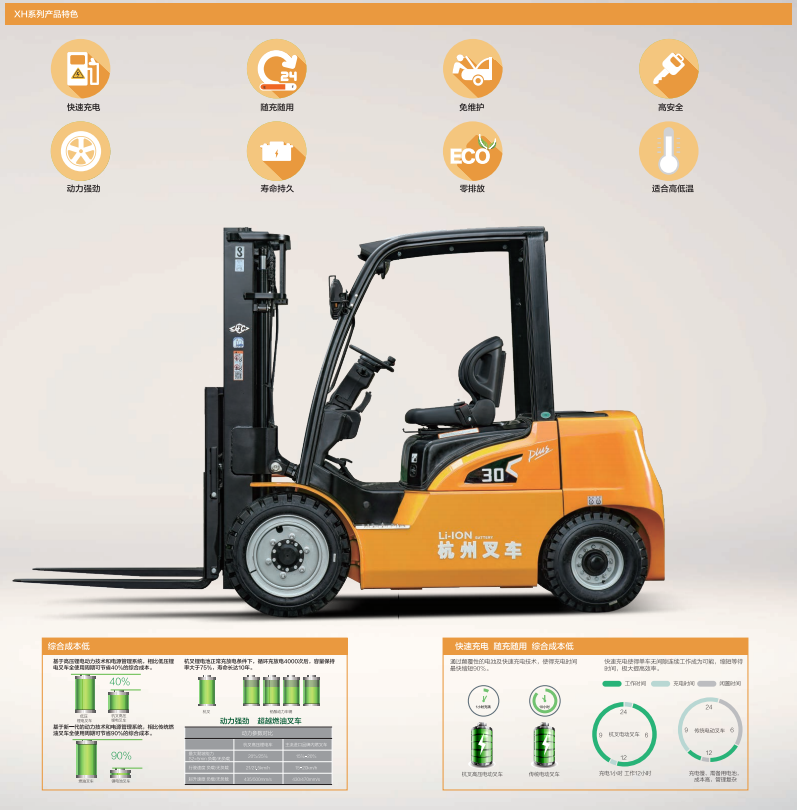

XH系列2-3.5吨高压锂电赢咖5叉车

产品概述 PRODUCT BRIEF

●XH系列重工况高压锂电专用车是杭叉几十年来基于电动赢咖5叉车和内燃赢咖5叉车的深刻理解，突破传统设计理念，首创专用架构，搭载新能源汽车电压平台，自主研发的全新系列产品。该系列产品突破人们对传统电动赢咖5叉车的认知，在高效性、动力性、可靠性等方面超越了内燃赢咖5叉车，重新诠释了新一代电动赢咖5叉车。

● 全车LED灯光系统,能耗减少95%,夜间视野更好，更安全。
● 电气系统高压互锁,实时绝缘监测,安全可靠
● 全车水冷系统，有效降低发热，提高系统稳定性，满足高强度长时间工作需求。
● 整车IPX4级防水、高压元器件IP67级防护,满足全天候工况要求，可适用于冷库、暴雨、积水路面。

● 标采用内燃车驱动桥、转向桥、轮胎，可满足高强度工况使用。
● 智能彩屏仪表,车辆状态实时掌控。
● 驱动和工作系统均采用车规级-永磁同步系统,功率密度高,节能15%-20%

产品简介 PRODUCT INTRODUCTION

时尚外观

● 沿袭XC锂电专用车经典外观风格，线条刚劲流畅，整车精致紧凑，整体时尚沉稳。

超长续航

●标配大容量锂电池，比普通低压80V/404Ah锂电容量大20%，可满足长续航要求
●标搭载317V汽车级高电压平台，整车电流更小，热损耗极低

快速充电

●标配超级快充技术，可1C充电，标配电池1小时即可充满。
●兼容电动汽车充电桩功能，充电更便捷。

内燃工况

●驱动和工作系统均采用汽车级-永磁同步系统，配合大速比减速箱，行驶速度、爬坡度和加速性能超越内燃车。
●采用内燃赢咖5叉车的驱动桥、转向桥和轮胎，可满足高强度工况的使用需求。
●满足全天候工况要求，可在冷库、暴雨、积水路面等恶劣工况下使用。

安全可靠

●整车采用覆盖件密闭设计，高防护等级无惧恶劣工作环境，安全可靠。
●电气系统配备高压互锁、绝缘检测，实现超越汽车级的安全保障。

维保便利

●机盖配备锁扣，补液及维护保养便利。
●水箱盖板免工具拆卸，清洁维保时可操作面大，方便快捷。

产品配置 PRODUCT CONFIGURATION

标准配置

● 多功能彩屏组合仪表
● 大型整体橡胶踏板垫
● LED组合前大灯，LED后组合三色尾灯
● 标准两级门架，货叉，货叉架及挡货架
● 铁制冲压机罩，铁制冲压侧板
● 冲压不锈钢上车踏板
● 防误触机构机罩气弹簧
● 防误触机构手刹车
● 集成式保险丝盒
● 国标充电枪口
● 倒车蜂鸣器

● 锂电PACK包
● 锂电PACK包带低温电加热系统
● 永磁交流牵引电机控制器二合一
● 永磁交流油泵电机控制器二合一
● 电源DC-DC二合一
● VCU控制器
● MSD维修开关
● 紧急断电开关
● 公里敌显示，工作时间显示
● 负荷传感转向系统
● 转弯降速功能

● 货叉下降到底缓冲
● SPE动力选择
● 电子水泵br /> ● 电子风扇
● 散热器
● 膨胀水箱
● 两联多路阀
● 静音齿轮泵
● 工具盒，文件夹
● 牵引销
● 杭叉云智能管理系统

可选配置

● 着色实心环保无痕胎

● 实心胎
● 左右后视镜
● 倒车影像
● 前方/后方蓝光灯
● 后工作灯
● 锂电池专用充电机（泰坦或施能）
● 冷库车

● 倒车扶手（含喇叭按钮）

● OPS座椅感知功能
● 三联多路阀
● 四联多路阀
● 五联多路阀
● 指尖集成操纵系统，带人机工程扶手
● 加宽/加高挡货架
● 加宽货叉架

● 其他长货叉

● 货叉上升到顶缓冲
● 两级全自由门架
● 三级全自由门架
● 内置侧移器
● 其他规格属具
● 格拉默MSG531悬浮座椅
● 密码启动、刷卡启动

产品参数 PRODUCT PARAMETER

制造商		杭叉集团
产品型号		CPD20-XY2G-SI24	CPD25-XY2G-SI24	CPD30-XY2G-SI24	CPD35-XY2G-SI24
动力形式		电动	电动	电动	电动
操作形式		座驾式	座驾式	座驾式	座驾式
额定载重量	Q (kg)	2000	2500	3000	3500
额定载荷中心距	c (mm)	500	500	500	500
自重	kg	3670	3900	4570	4800
轮胎形式		充气胎	充气胎	充气胎	充气胎
轮胎数量 (x =驱动轮)		2x/2	2x/2	2x/2	2x/2
门架前后倾角（前/后）	α/β(°)	6/12	6/12	6/12	6/12
标配门架起升高度	h3 (mm)	3000	3000	3000	3000
总长（至货叉垂直面长度）	l2 (mm)	2535	2535	2535	2535
总宽	b1(mm)	1195	1195	1225	1225
货叉尺寸（厚度宽度长度）	s/e/l (mm)	40/122/1070	40/122/1070	45/122/1070	50/122/1070
最大行驶速度（满载/空载）	km/h	21/21.5	21/21.5	21/21.5	21/21.5
最大起升速度（满载/空载）	mm/s	620/660	620/660	445/525	445/525
下降速度（满载/空载）	mm/s	410/420	410/420	415/450	415/450
行车制动（机械式、电子式、液压式）		液压式	液压式	液压式	液压式
驻车制动（机械式、电子式、液压式）		机械式	机械式	机械式	机械式
行走电机功率，S2 60 min工作制	kW	20AC	20AC	20AC	20AC
标配蓄电池电压/容量	V/Ah	309/125	309/125	309/125	309/125
行走控制形式		AC	AC	AC	AC
属具提供压力	MPa	18.5	18.5	18.5	18.5

● 产品和规格，如因改进而有变更时，将不另行通知，以实物为准。

售后服务Customer Service

● 请就近与杭叉集团股份有限公司的子公司、授权的经销服务商联系。
